LİNEER KIZAK SİSTEMLERİ

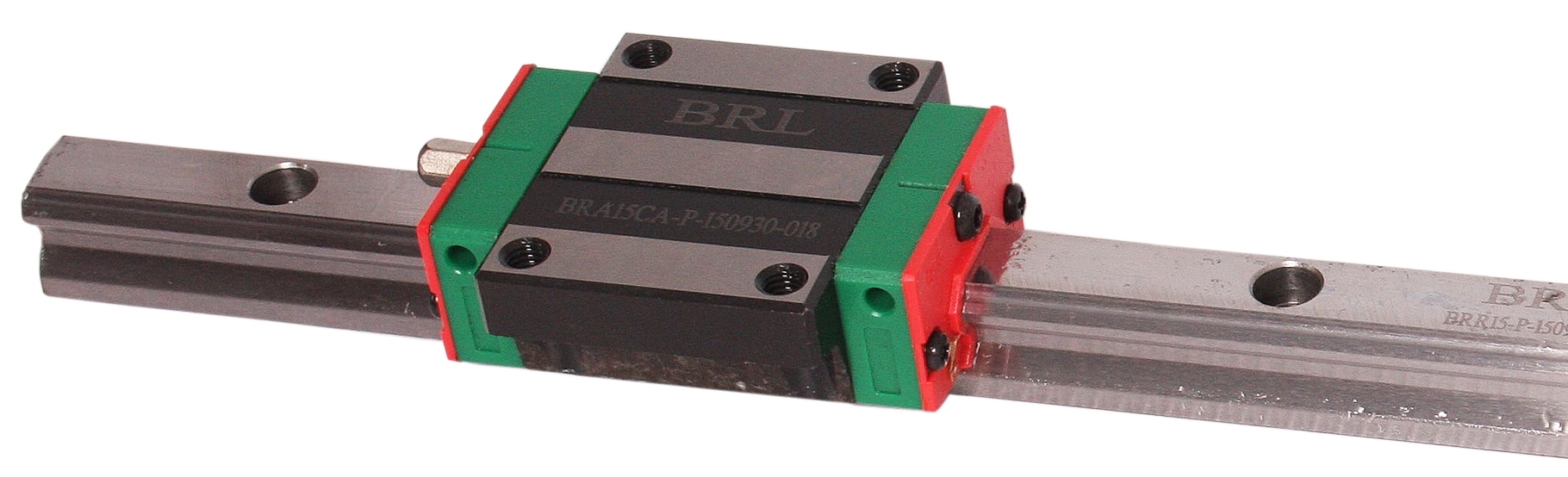

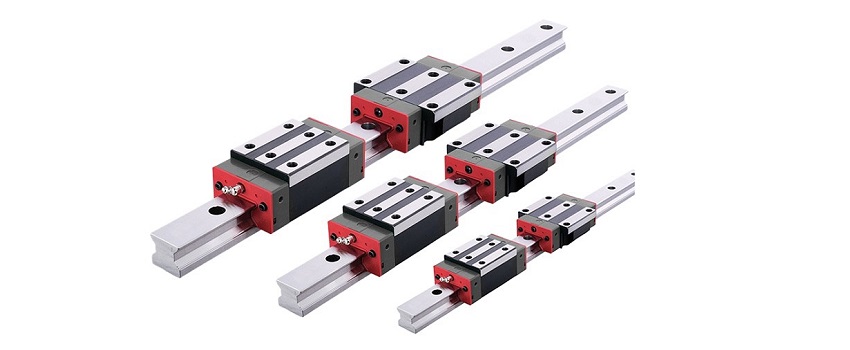

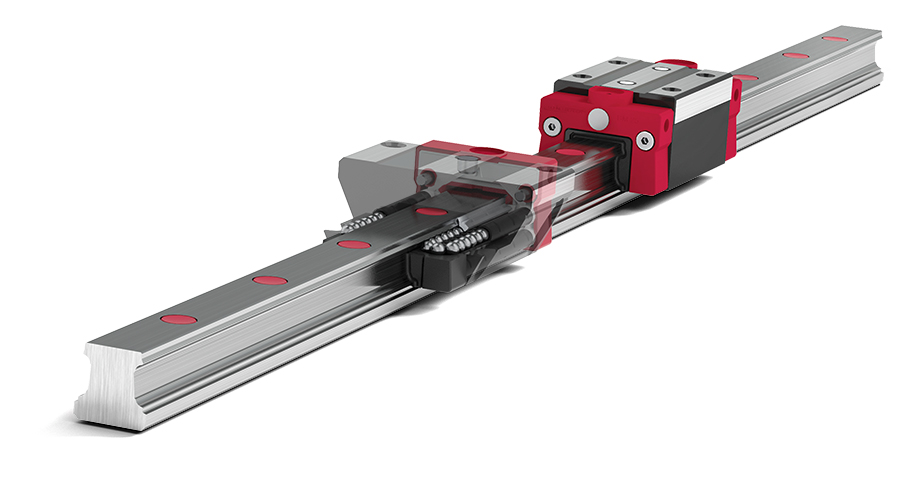

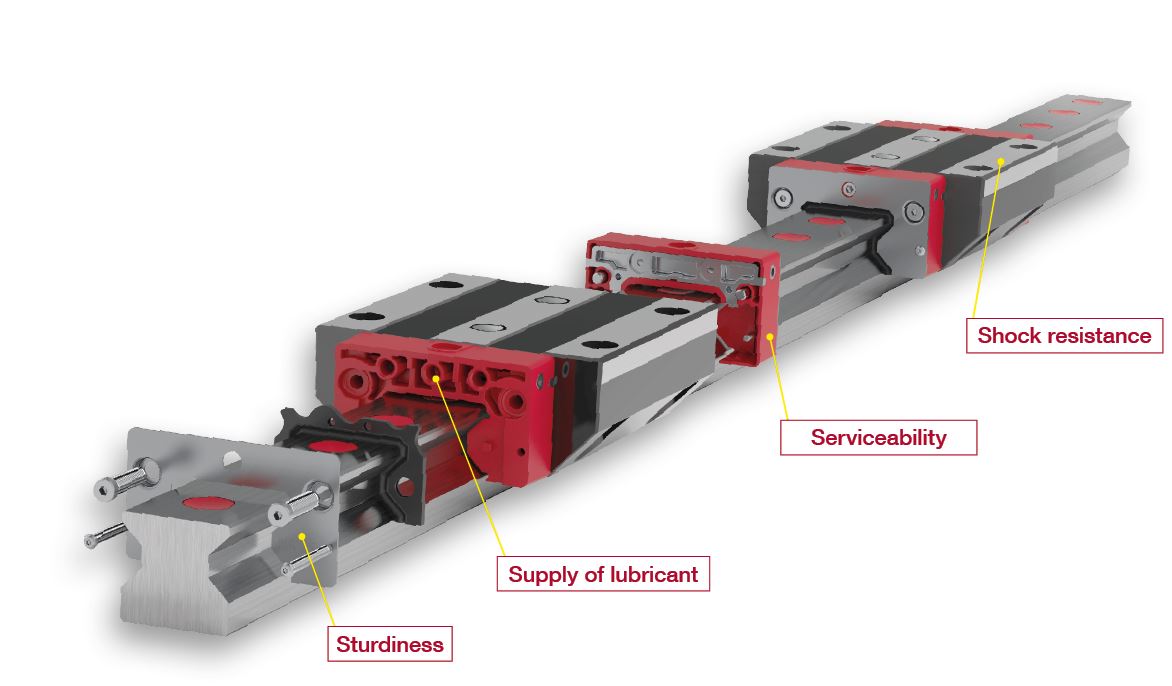

Doğrusal bir düzlem üzerinde hareket edilmesini sağlayan ray ve arabalar, Lineer Ray Araba ve Lineer Kızak olarak birbiriyle etkileşimli olarak çalışan iki ayrı makine ekipmanıdır. Lineer araba üzerinde yer alan misket ile, Lineer ray üzerine sabitlenerek hareket sistemini çalıştırır.
-STAF
-HIWIN
-TLH, DR, BRL
| PARÇA NO | RAY DAHİL YÜKSEKLİK | DELİK MERKEZİ EN/BOY | GENİŞLİK | UZUNLUK | STATİK YÜK |
DİNAMİK YÜK |
| BMA15 | 24 | 38/30 | 47 | 56,6 | 1960 |
900 |
| BMC15 | 28 | 26/26 | 34 | 56,6 | 1960 |
900 |
| BMF15 | 24 | 26/26 | 34 | 56,6 | 1960 |
900 |
| BMK15 | 24 | 26 | 34 | 37,6 | 850 |
520 |
| BMA20 | 30 | 53/40 | 63 | 71,5 | 3140 |
1440 |
| BMB20 | 30 | 53/40 | 63 | 87,5 | 4110 |
1740 |
| BMC20 | 30 | 32/36 | 44 | 71,5 | 3140 |
1440 |
| BMD20 | 30 | 32/50 | 44 | 87,5 | 4110 |
1740 |
| BMK20 | 28 | 32 | 44 | 47,7 | 1310 |
840 |
| BMA25 | 36 | 57/45 | 70 | 84,5 | 4600 |
2100 |
| BMB25 | 36 | 57/45 | 70 | 103,5 | 6000 |
2500 |
| BMC25 | 40 | 35/35 | 48 | 84,5 | 4600 |
2100 |
| BMD25 | 40 | 35/50 | 48 | 103,5 | 6000 |
2500 |
| BMF25 | 42 | 35/35 | 48 | 84,5 | 4600 |
2100 |
| BMG25 | 36 | 35/50 | 48 | 103,5 | 6000 |
2500 |
| BMA30 | 42 | 72/52 | 90 | 97,4 | 6300 |
2900 |
| BMB30 | 42 | 72/52 | 90 | 119,4 | 8300 |
3500 |
| BMC30 | 45 | 40/60 | 60 | 97,4 | 6300 |
2900 |
| BMD30 | 45 | 40/60 | 60 | 119,4 | 8300 |
3500 |
| BMF30 | 42 | 40/40 | 60 | 97,4 | 6300 |
2900 |
| BMG30 | 42 | 40/60 | 60 | 119,4 | 8300 |
3500 |
| BMA35 | 48 | 82/62 | 100 | 111,6 | 8400 |
3800 |
| BMB35 | 48 | 82/62 | 100 | 137,1 | 11000 |
4600 |
| BMC35 | 55 | 50/50 | 70 | 111,6 | 8400 |
3800 |
| BMD35 | 55 | 50/72 | 70 | 137,1 | 11000 |
4600 |
| BMF35 | 48 | 50/50 | 70 | 111,6 | 8400 |
3600 |
| BMG35 | 48 | 50/72 | 70 | 137,1 | 11000 |
4600 |
| BMA45 | 60 | 100/80 | 120 | 137,1 | 13400 |
6100 |
| BMB45 | 60 | 100/80 | 120 | 168,6 | 17600 |
7400 |
| BMC45 | 70 | 60/60 | 86 | 137,1 | 13400 |
6100 |
| BMD45 | 70 | 60/80 | 86 | 168,6 | 17600 |
7400 |
